CBC-20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

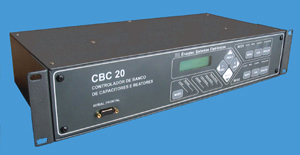

O
CBC-20 é um Controlador Automático de Banco de Capacitores e
Reatores desenvolvido especificamente para o uso em subestações de
energia elétrica. Seu sistema é bastante versátil permitindo
controle por tensão, corrente, fator de potência e por
horário. |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
As configurações do CBC-20 são facilmente
ajustadas por meio de uma interface homem-máquina em português com
menu estruturado em mostrador digital.
Além disso, O CBC-20
possui três portas de comunicação serial utilizando os protocolos
Modbus e DNP3.0, isto possibilita uma operação independente ou
interligada a sistemas SCADA, por exemplo. |
|
|
|
|
|
|
|
|
|
|
|
|
|
Características
Técnicas
- Controla Banco de Capacitores ou de Reatores
- Controle flexível por Tensão, Corrente, Fator de Potência
ou Horário
- Programação de dias comuns e especiais
- Função de Supervisão
- Operação independente ou integrada a sistemas
supervisórios
- Precisão de leitura melhor que 1%
- Lógica de intertravamento
- Porta de comunicação serial RS-232 ou RS-485
(opcional)
- Três portas de comunicação serial
- Incorpora protocolos DNP3.0 e Modbus
- Função de alarme
- Retardos distintos para inserir e retirar bancos
- Permite operação manual pelo seu painel
- Autodiagnóstico
- Elevada imunidade à interferência eletromagnética
- Rack padrão de 19 polegadas
- Ampla faixa de tensão de alimentação: 100 a 300 VDC ou 90 a
240 VAC
- Consumo: 18 W
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
